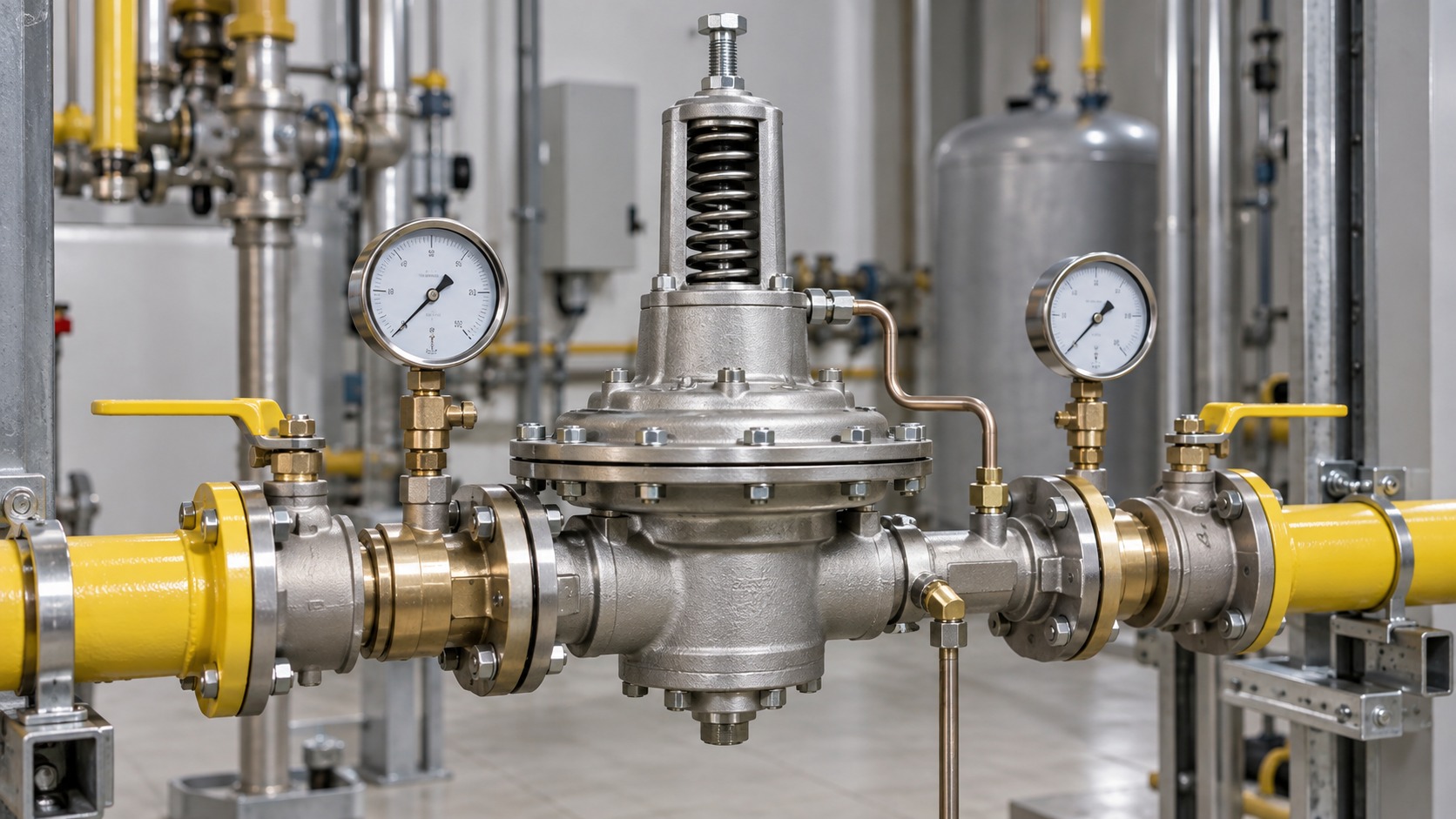

Регулятор давления газа: устройство, принцип работы, настройка и неисправности
Стабильное давление газа — одно из базовых условий нормальной работы горелок, котлов и другого газоиспользующего оборудования. Если давление на входе меняется вслед за режимом сети, без регулирующего устройства эти колебания передаются дальше по системе. Регулятор снижает давление до заданного уровня и поддерживает его в допустимом диапазоне при изменении расхода.
Что делает регулятор давления газа
Основная задача устройства — преобразовать переменное входное давление в более стабильное выходное. Для оборудования это означает предсказуемый режим подачи газа: горелка получает давление, соответствующее ее рабочему диапазону, а автоматика не вынуждена компенсировать резкие отклонения.
При подборе важны не только номинальное давление и диаметр присоединения. Учитывают расход, диапазон входного и выходного давления, пропускную способность, точность регулирования, температуру среды и требования к монтажу. Если устройство подобрано только по одному параметру, система может работать нестабильно даже при исправном регуляторе.
Устройство регулятора давления газа
Конструкция зависит от модели, но большинство регуляторов включает чувствительный элемент, исполнительный механизм и регулирующий орган. В механических моделях ключевую роль часто играют мембрана и пружина. Давление газа действует на мембрану, усилие пружины задает требуемый режим, а изменение баланса сил перемещает клапан и меняет проходное сечение.
В конкретных моделях могут присутствовать импульсные линии, встроенные защитные устройства, ограничители хода и контрольные элементы. Поэтому устройство и принцип работы регулятора давления газа нужно сверять с документацией производителя.
Принцип работы регулятора давления газа
Если расход газа после регулятора увеличивается, давление на выходе начинает снижаться. Чувствительный элемент фиксирует изменение, регулирующий орган открывается сильнее, и через устройство проходит больший объем газа. Когда расход уменьшается, выходное давление стремится вырасти, и регулятор уменьшает проходное сечение.
Таким образом, устройство постоянно поддерживает равновесие между изменяющимся расходом и требуемым выходным давлением. Поэтому то, как работает регулятор давления газа, зависит не только от его настройки, но и от реального расхода, давления перед устройством, сопротивления трубопровода и состояния фильтров.
Настройка регулятора давления газа
Настройка заключается в установке требуемого выходного давления и проверке поведения устройства при разных рабочих нагрузках. На промышленных объектах ее должен выполнять квалифицированный персонал по технической документации и проектным параметрам системы.
При наладке контролируют давление до и после регулятора, работу при минимальном и расчетном расходе, устойчивость после изменения нагрузки и взаимодействие с защитной автоматикой. Если модель имеет дополнительные защитные функции, их проверяют отдельно.
Перед настройкой стоит оценить состояние всей линии. Загрязненный фильтр, частично закрытая арматура или неверно подобранный диаметр трубы способны создать перепад давления, который ошибочно принимают за неисправность регулятора. Для таких участков применяются газовые фильтры и регуляторы давления.
Типовые неисправности регулятора давления газа
Одна из наиболее частых проблем — нестабильное выходное давление. Оно может колебаться, медленно восстанавливаться после изменения расхода или заметно отличаться от установленного значения. Возможные причины: загрязнение, износ подвижных элементов, повреждение мембраны, неправильный диапазон настройки или несоответствие пропускной способности реальному расходу.
Другой признак — чрезмерное падение давления при росте нагрузки. В этом случае регулятор может быть исправен, но выбран слишком малым, либо до него появляется дополнительное сопротивление. Повышение выходного давления при малом расходе может указывать на загрязнение седла, нарушение герметичности регулирующего органа или механический износ.
Посторонний шум и вибрация также требуют проверки. Они могут быть связаны с высокой скоростью потока, пульсациями, нестабильным режимом или неправильным подбором оборудования.
Как отличить неисправность регулятора от проблемы системы
Проверку начинают с фактических параметров. Сравнивают входное и выходное давление с проектными значениями и допустимым диапазоном конкретной модели. Затем оценивают поведение давления при изменении расхода.
Если входное давление нестабильно, регулятор может лишь корректно реагировать на проблему сети. Если перед ним забит фильтр, давление будет проседать именно при увеличении расхода. Если после регулятора есть чрезмерное сопротивление или неправильно работающая арматура, симптомы также могут выглядеть как проблема регулирования.
Когда регулятор требует обслуживания или замены
Основанием для обслуживания или замены могут быть повреждение мембраны, износ клапанной пары, невозможность удерживать заданное давление, коррозия, нарушение герметичности или выработка ресурса отдельных элементов.
Если проблема появилась вскоре после запуска, нужно дополнительно проверить подбор оборудования и схему монтажа. Замена исправного регулятора не устранит причину, если она находится в загрязненной линии, неверной гидравлике или неправильном расчете пропускной способности.
В газовых установках регулирующее и отключающее оборудование следует рассматривать как единую систему. Помимо регуляторов применяются фильтры, контрольные приборы и запорная арматура для газа.
Что учитывать при эксплуатации
Для стабильной работы нужны чистая рабочая среда, соблюдение рабочего диапазона давления и расхода, исправные импульсные линии и своевременное техническое обслуживание. Полезно фиксировать параметры после наладки: при последующей диагностике их можно сравнить с текущими значениями и быстрее заметить постепенное ухудшение работы.
Регулятор давления газа — не просто устройство для однократного снижения давления. Он постоянно реагирует на изменение расхода и условий в сети. Правильный подбор, корректная настройка и контроль всей газовой линии позволяют поддерживать устойчивую работу оборудования и своевременно выявлять причины отклонений.
